Aufsatzwinkel für LXNav

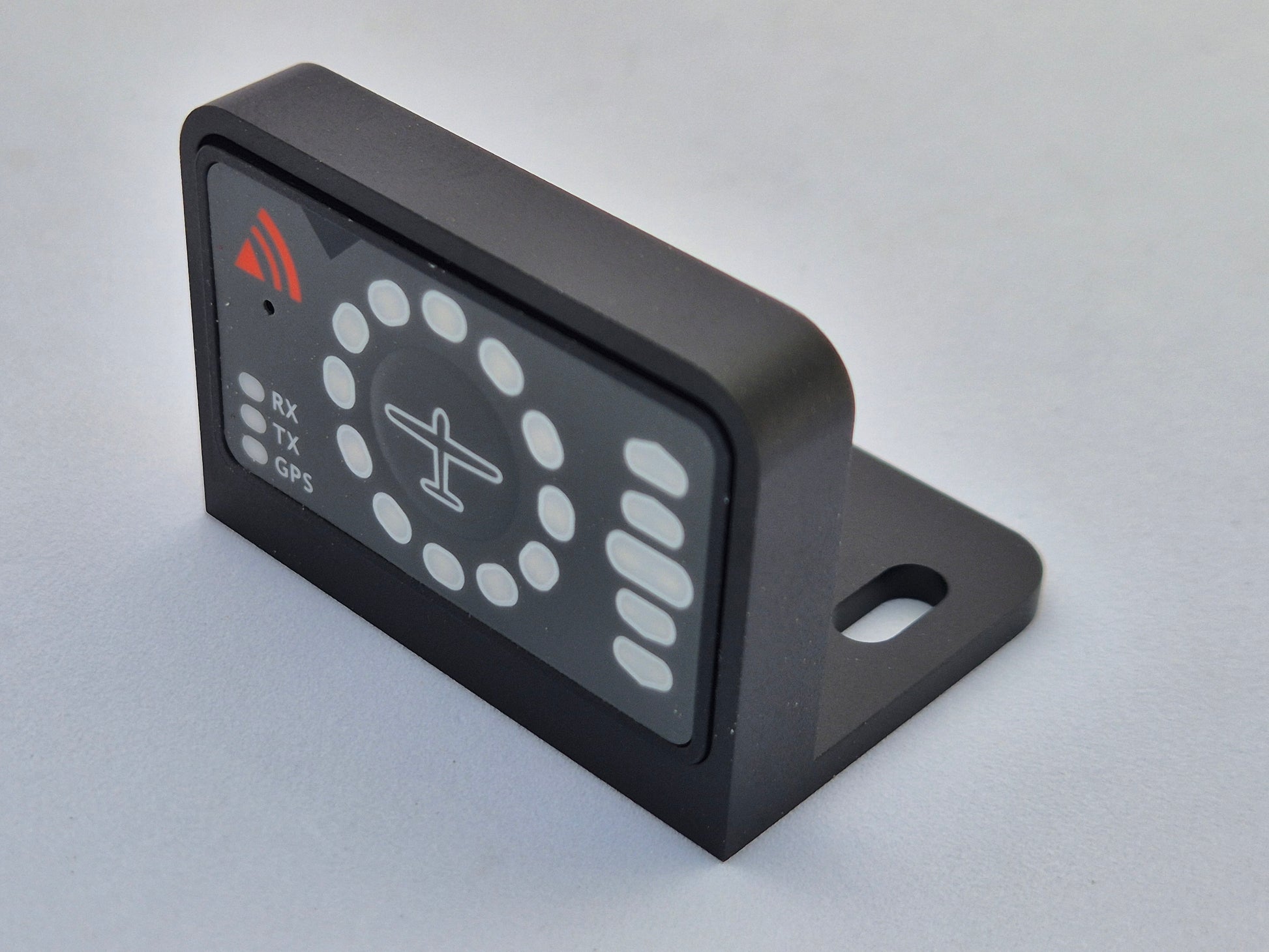

STAVION® Aufsatzwinkel — CNC-gefräste Halterung für LXNav LED Display

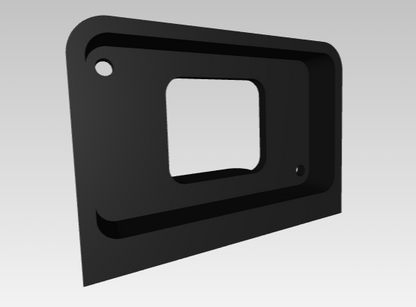

L-förmiger Aufsatzwinkel aus dem Vollen gefräst, präzise auf das LXNav LED Display abgestimmt.

Gefertigt aus Aluminium der Legierung EN AW 6061 — einem klassischen Werkstoff der Luftfahrt, geschätzt für seine hohe Festigkeit, Korrosionsbeständigkeit und Maßhaltigkeit. Die CNC-Fräsung aus dem Vollen sorgt für eine präzise Passform und ein hochwertiges Erscheinungsbild — anders als bei 3D-gedruckten oder gebogenen Blechlösungen bleibt das Bauteil auch unter direkter Sonneneinstrahlung formstabil.

Die mattschwarze Eloxalschicht ist hart, kratzfest und blendarm — sie reduziert Reflexionen im Sichtfeld und schützt die Oberfläche dauerhaft. Anders als bei lackierten Ausführungen ist die Eloxalschicht in das Metall eingewachsen und blättert nicht ab.

Zwei Befestigungsebenen — flexibel kombinierbar

Display in der Halterung: Das LXNav LED Display kann wahlweise über zwei Bohrungen (Ø 2,5 mm, für M2-Schrauben) in der Halterung verschraubt oder über das auf der Displayrückseite aufgebrachte Klebeband direkt fixiert werden.

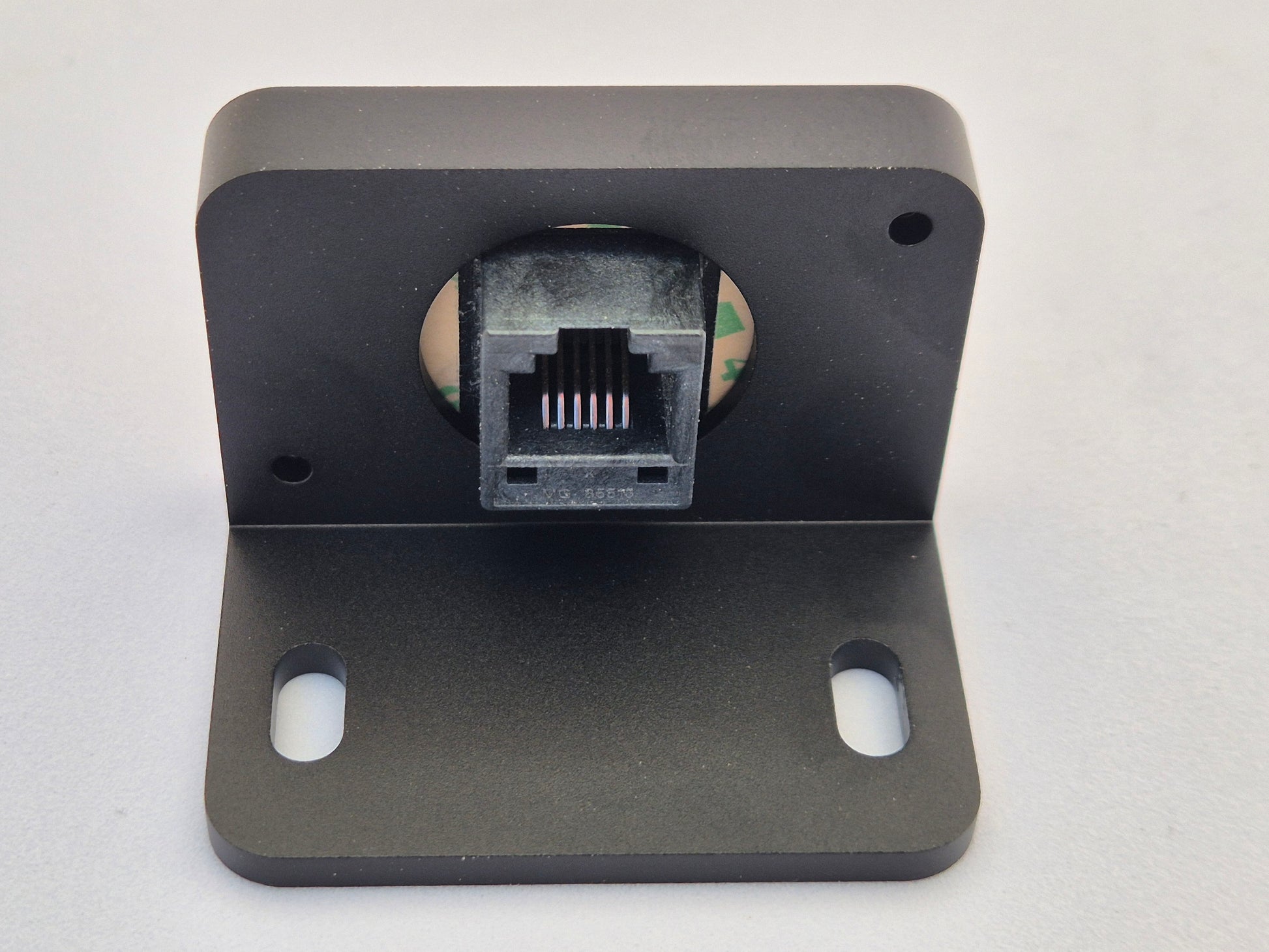

Halterung am Cockpit: Die Befestigung erfolgt wahlweise mit doppelseitigem Klebeband direkt auf der Panelabdeckung oder durch Verschraubung mit den beiliegenden M4-Schrauben über die zwei Langlöcher in der Bodenplatte.

Eigenschaften

• Material: Aluminium EN AW 6061, CNC-gefräst aus dem Vollen
• Oberfläche: hart eloxiert in Mattschwarz, blendarm

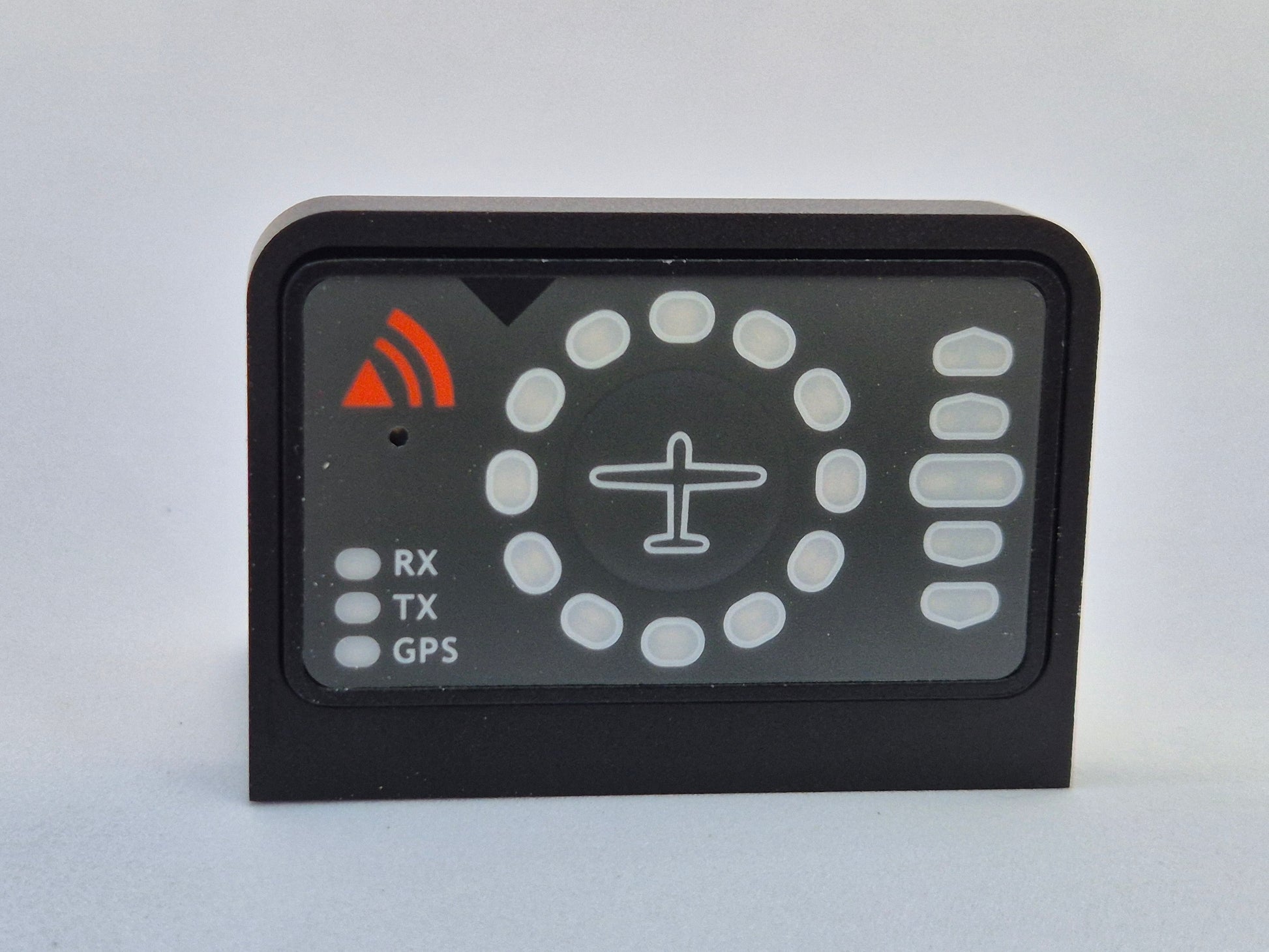

• Passgenaue Aussparung für LXNav LED Display
• Display-Fixierung wahlweise über M2-Schrauben oder Klebeband (Display-eigen)
• Montage wahlweise mit doppelseitigem Klebeband oder M4-Schrauben
• Korrosionsbeständig, kratzfest, formstabil unter Sonneneinstrahlung

Maße

• Vertikalplatte: 43,5 × 25,5 mm
• Bodenplatte: 35 × 27 mm
• Bauhöhe: 33 mm
• Gesamttiefe: 30 mm
• Display-Befestigungsbohrungen: 2× Ø 2,5 mm (für M2-Schrauben)
• Cockpit-Befestigungsbohrungen: 2× Langloch 4,5 mm (für M4-Schrauben)
• Gewicht: 23 g

Lieferumfang:

• 1× STAVION® Aufsatzwinkel für LXNav LED Display
• 2× M2-Schrauben (Display-Befestigung)
• 2× M4-Schrauben, 2× Unterlegscheiben, 2× Muttern (Cockpit-Befestigung)

Display und Klebeband sind nicht im Lieferumfang enthalten.

LXNav® ist eine eingetragene Marke der LXNAV d.o.o. Dieses Produkt ist eine unabhängige Zubehörlösung von STAVION® und wurde nicht von LXNav hergestellt oder autorisiert.
